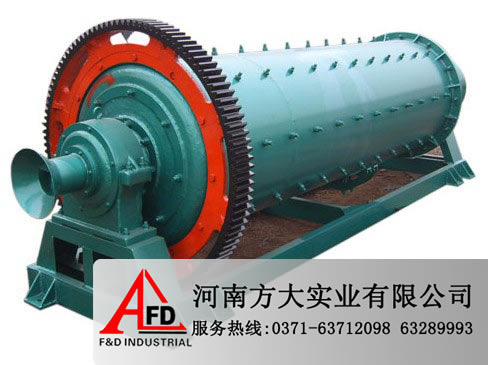

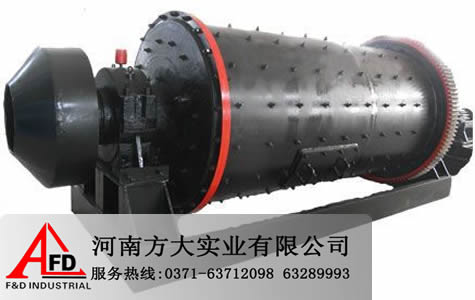

节能球磨机

节能球磨机

【进料粒度】:10-30mm 【生产能力】:0.5--80吨/小时 【应用范围】:选矿厂磨矿,矿粉厂粗磨。 【产品介绍】:节能球磨机采用轴承传动,简称节能磨,是选矿行业常用磨矿机。

全国免费咨询电话:15333827088邮箱:123@86371.cn
获取优惠报价 在线咨询设备

产品中心

PRODUCT CENTER

推荐产品

环锤式破碎机
环锤式破碎机

河南方大实业专业生产环锤式破碎机,环锤式...

反击式破碎机
反击式破碎机

反击式破碎机是一种新型高效率的碎矿设备,...

双螺旋洗砂机
双螺旋洗砂机

双螺旋洗砂机也称双螺旋洗石机,双螺旋洗矿...

在线咨询

产品介绍

节能球磨机(圆锥球磨机,圆锥节能球磨机)适用于粉磨各种矿石及其它物料,被广泛用于选矿,建材及化工等行业,可分为干式和湿式两种磨矿方式。根据排矿方式不同,可分格子型和溢流型两种。节能球磨机是物料被破碎之后,再进行粉碎的关键设备。

性能特点

节能轴承球磨机与传统球磨机相比,应用该技术的圆锥球磨机所匹配的电机功率可降低 18 - 25%,节约润滑油 70%,节约冷却水 90%,综合节能 20% 以上。正常情况下,十年不用更换主轴承,节省大量维护费用,省工省时;主轴承润滑采用油脂,便捷干净,免除了重金属污染;使用该产品不改变生产工艺技术参数,不改变磨机的装配尺寸及安装尺寸,既适用现有磨机的节能技术改造,也适用制造新磨机。

工作原理

节能球磨机适用于粉磨各种矿石及其它物料,被广泛用于选矿,建材及化工等行业,可分为干式和湿式两种磨矿方式。根据排矿方式不同,可分格子型和溢流型两种。节能球磨机是物料被破碎之后,再进行粉碎的关键设备。它广泛应用于水泥,硅酸盐制品,新型建筑材料、耐火材料、化肥、黑与有色金属选矿以及玻璃陶瓷等生产行业,对各种矿石和其它可磨性物料进行干式或湿式粉磨。

节能球磨机工作原理
 节能球磨机为卧式筒形旋转装置,外沿齿轮传动,两仓,格子型节能球磨机。物料由进料装置经入料中空轴螺旋均匀地进入磨机第一仓,该仓内有阶梯衬板或波纹衬板,内装不同规格钢球,筒体转动产生离心力将钢球带到一定高度后落下,对物料产生重击和研磨作用。物料在第一仓达到粗磨后,经单层隔仓板进入第二仓,该仓内镶有平衬板,内有钢球,将物料进一步研磨。粉状物通过卸料箅板排出,完成粉磨作业。

节能球磨机结构特点
 节能球磨机由给料部、出料部、回转部、传动部(减速机,小传动齿轮,电机,电控)等主要部分组成。中空轴采用铸钢件,内衬可拆换,回转大齿轮采用铸件滚齿加工,筒体内镶有耐磨衬板,具有良好的耐磨性。本机运转平稳,工作可靠。
节能球磨机的安装程序
圆锥球磨机应安装在牢固的混凝土基础上。球磨机的基础设计和施工请参看球磨机总装图和基础图。为了保证使用过程中球磨机各部件的位置精度不发生大的变化,球磨机的基础应采用整块式结构。混凝土基础耐压强度达到75%以上后即可在上面安装球磨机。在安装之前应对基础的质量进行检验,要求混凝土没有影响强度的缺陷,预留孔的数量和位置符合要求,预留孔内无杂物和积水、无油污。采用“地线法”进行安装作业时,在基础上表面应预埋“中心标板”。安装前基础上画出所有中心线并在“中心标板”上做出醒目的冲点标记,作为安装时的中线基准。 吊装之前应对球磨机分部位全面进行验收,发现问题及时处理。1、主轴承部分的具体要求参看主轴承部件装配图。2、筒体部分参看回转部分装配图。3、传动部分参看传动部分装配图。4、整体相对位置参看总装图。

技术参数

型号 筒体转速
(r/min)
装球量
(t)
给料粒度(mm) 出料粒度(mm) 产量(t/h) 电机功率(kw) 机重(T)
Ø900×1800 38 1.5 ≤20 0.075-0.89 0.65-2 18.5 3.6
Ø900×3000 38 2.7 ≤20 0.075-0.89 1.1-3.5 22 4.6
Ø1200×2400 32 3.8 ≤25 0.075-0.6 1.5-4.8 45 12.5
Ø1200×3000 32 5 ≤25 0.074-0.4 1.6-5 45 12.8
Ø1200×4500 32 7 ≤25 0.074-0.4 1.6.5.8 55 13.8
Ø1500×3000 27 8 ≤25 0.074-0.4 2-5 90 17
Ø1500×4500 27 14 ≤25 0.074-0.4 3-6 110 21
Ø1500×5700 27 15 ≤25 0.074-0.4 3.5-8 132 24.7
Ø1830×3000 24 11 ≤25 0.074-0.4 4-10 180 28
Ø1830×6400 24 23 ≤25 0.074-0.4 6.5-15 210 34
Ø1830×7000 24 25 ≤25 0.074-0.4 7.5-17 245 36
Ø2200×5500 21 30 ≤25 0.074-0.4 10-22 370 48.5
Ø2200×6500 21 31 ≤25 0.074-0.4 14-26 380 52.8
Ø2200×7500 21 33 ≤25 0.074-0.4 16-29 380 56
Ø2400×7000 21 34.5 ≤25 0.074-0.4 18-32 400 62.8
Ø2400×8000 20.4 36 ≤25 0.06-0.08 18-36 410 81.2
Ø2700×3600 18 37 ≤25 <0.08 50 410 77.5
